[패킷트레이서/실습] VLAN 설정 및 이해 - 같은 VLAN 통신

위 그림과 같은 네트워크를 구축해보도록 하겠습니다.

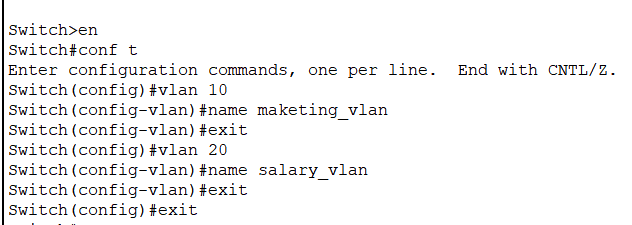

1. VLAN 생성과 이름 설정

Swtich 1, Switch 2

- vlan 10의 이름은 maketing_vlan
- vlan 20의 이름은 salary_vlan으로 설정

en
conf t
vlan [vlan 번호]
name [vlan 이름]
exit

switch 2도 동일하게 설정하도록 하자

---

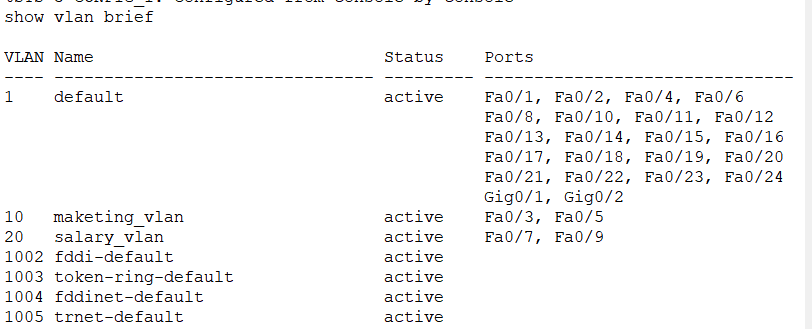

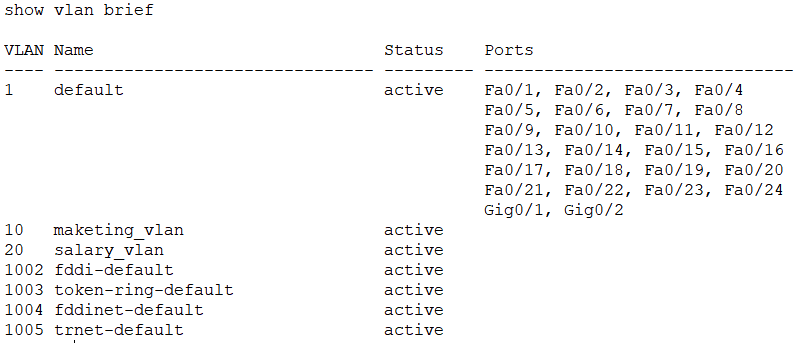

2. 생성된 VLAN 확인

show vlan brief

---

3. 포트를 VLAN에 Access포트로 할당

en
conf t
int [할당할 인터페이스]
switchport access vlan [할당할 번호]
exit

switch1

switch2

---

5. PC에 IP 할당

그림을 참고하여 PC8까지 주소 할당

---

6. PING으로 확인

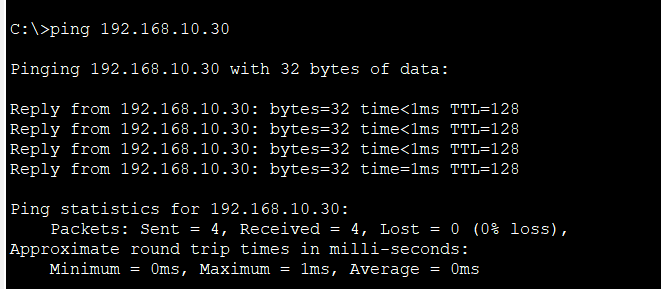

PC1 -> PC2로 핑 확인

서로 같은 VLAN 10에 속하여 있기에 통신이 잘된다.

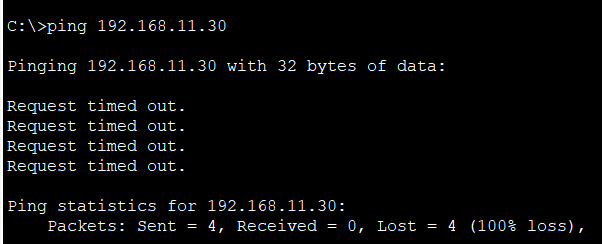

PC1 -> PC3로 핑 확인

PC1은 VLAN 10, PC3은 VLAN 20이기에 통신 불가

PC1 -> PC7로 핑 확인

같은 VLAN 10 이지만 통신이 안된다 왤까?

- 그림을 보면 같은 VLAN 10이지만 통신이 안된다.
- 그 이유는 바로 스위치끼리 trunk mode 설정을 안해줬기 때문이다.

---

7. Switch 연결

en
conf t
int [할당할 인터페이스]
switch mode trunk

---

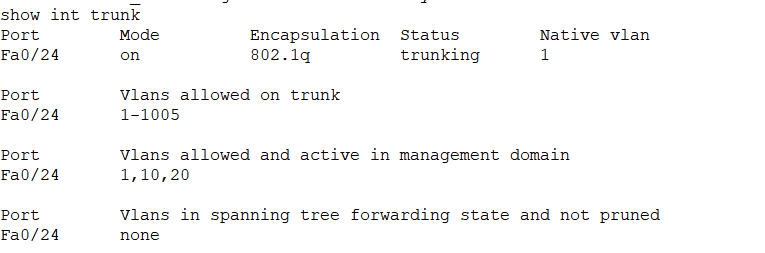

8. Trunk Mode 확인

sh int trunk // show를 sh로 줄일 수 있다. 물론 interface도 int로 줄일 수 있다.

---

9. PING으로 확인

PC1 -> PC7로 핑 확인

PC7에도 잘가는 것을 확인할 수 있다.

---

- 이로써 서로 같은 VLAN끼리 통신하는법을 알아봤다.
- 내일은 다른 VLAN끼리 통신하는 방법에 대해 알아보자.
