[CISCO/구문실습] SPAN 구성 및 확인공부/패킷 트레이서 2023. 11. 1. 20:34
SPAN(SwitchPortAnalyzer)이란?
- 소스 포트에서 들어오는 각 프레임의 복사본을 대상 포트에서 패킷분석기 또는 IDS로 보냄
- Source(SPAN) PORT : 해당 포트로 들어오는 트래픽이 대상 포트에 복제되면서 모니터링
- Destination(SPAN) PORT : 소스(SPAN)포트를 미러링하는 포트
- 대상 SPAN 포트는 패킷분석기, IDS와 같은 분석장치에 많이 연결됨
구문
Switch(config)# monitor session [number] source interface [interface] Switch(config)# monitor session [number] source vlan [vlan] Switch(config)# monitor session [number] destination interface [interface] Switch(config)# monitor session [number] destination vlan [vlan]

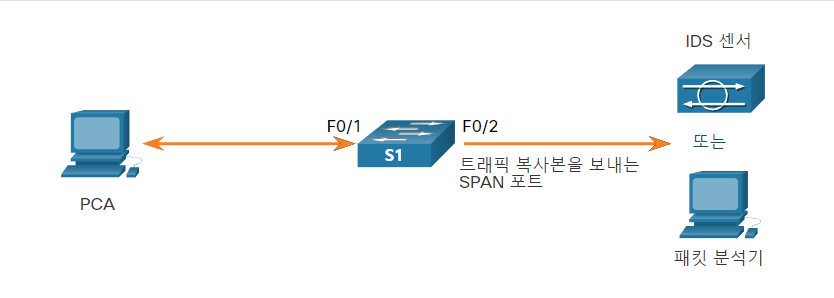

S1에서 SPAN을 구성하려면 다음 단계를 완료하세요.
- 전역 구성 모드로 들어갑니다.
- SPAN 명령을 실행하여 소스 포트 fastethernet 0/1 의 트래픽을 모니터링합니다 . 세션 번호로 1을 사용합니다.
- 대상 포트 fastethernet 0/2 에서 세션 1 모니터링 트래픽을 캡처합니다 .
- 전역 구성 모드를 종료합니다.
S1# configure terminal S1(config)#monitor session 1 source interface fastethernet 0/1 S1(config)#monitor session 1 destination interface fastethernet 0/2 S1(config)#exit
캡처된 트래픽이 F0/2로 전송되는 소스 포트 F0/1을 모니터링하도록 SPAN이 구성되었는지 확인합니다.
S1#show monitor Session 1 --------- Type : Local Session Source Ports : Both : Fa0/1 Destination Ports : Fa0/2 Encapsulation : Native Ingress : Disabled // Fa0/1은 트래픽을 모니터링, Fa0/2는 모니터링한 트래픽을 캡처합니다.
