[패킷트레이서/실습] 정적라우팅공부/패킷 트레이서 2023. 10. 31. 19:34

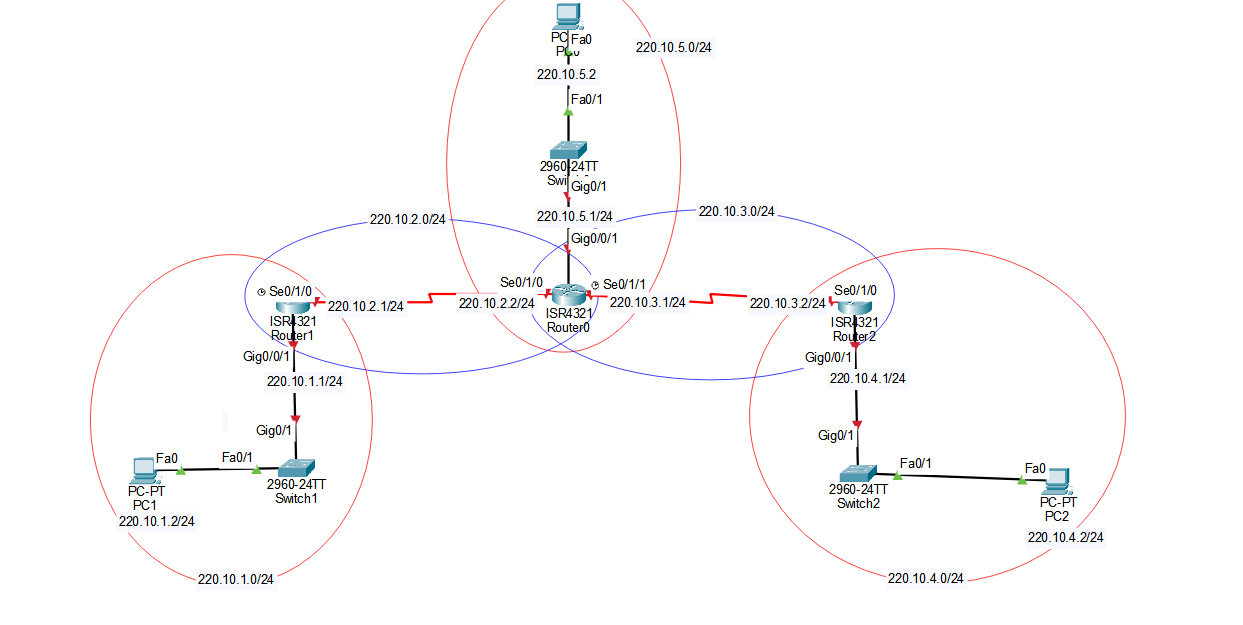

조건
1. 임의의 네트워크 주소로 네트워크를 나누어라.
2. 각각 다른 네트워크끼리 통신이 가능하게 정적라우팅을 하여라.
3. clock rate는 64000저는 위와 같이 설정하였습니다.
1. 각 라우터 인터페이스마다 설정해놓은 IP 할당
R0
Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int se0/1/0 Router(config-if)#ip add 220.10.2.2 255.255.255.0 Router(config-if)#clock rate 64000 // 시리얼포트는 clockrate를 설정해주어야합니다. Router(config-if)#no shut
Router(config)#int g0/0/1 Router(config-if)#ip add 220.10.5.1 255.255.255.0 Router(config-if)#no shut
Router(config)#int se0/1/1 Router(config-if)#ip add 220.10.3.1 255.255.255.0 Router(config-if)#clock rate 64000 Router(config-if)#no shut
R1
Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int g0/0/1 Router(config-if)#ip add 220.10.1.1 255.255.255.0 Router(config-if)#no shut
Router(config)#int se0/1/0 Router(config-if)#ip add 220.10.2.1 255.255.255.0 Router(config-if)#no shut // R1의 시리얼 포트에 clockrate를 설정안해놓은 이유는 이미 연결되어 있는 R0에서 설정해주었기에 안해도 됩니다.
Router(config)#int se0/1/1 Router(config-if)#ip add 220.10.3.1 255.255.255.0 Router(config-if)#clock rate 64000 Router(config-if)#no shut
R2
Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int se0/1/0 Router(config-if)#ip add 220.10.3.2 255.255.255.0 Router(config-if)#no shut // R1의 시리얼 포트에 clockrate를 설정안해놓은 이유는 이미 연결되어 있는 R0에서 설정해주었기에 안해도 됩니다.
Router(config)#int g0/0/1 Router(config-if)#ip add 220.10.4.1 255.255.255.0 Router(config-if)#no shut

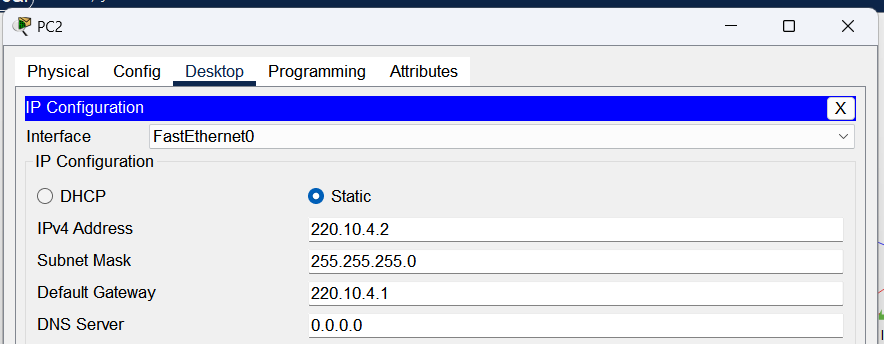

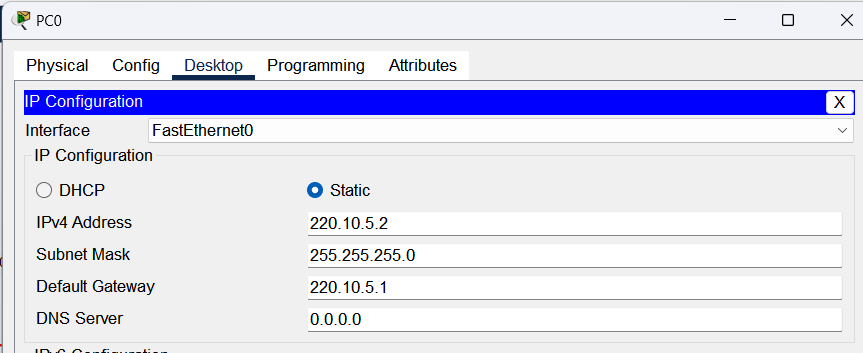

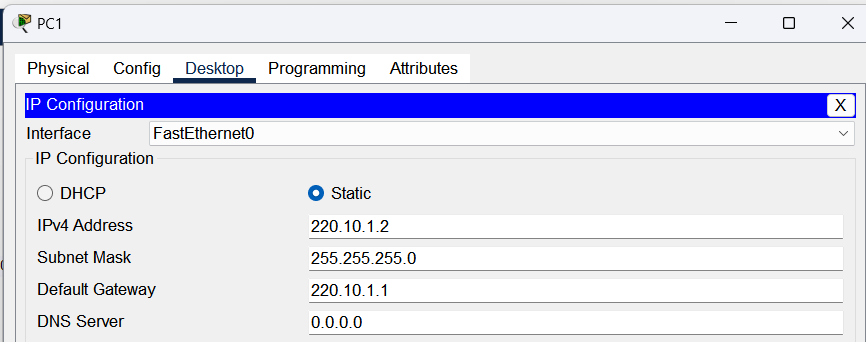

2. 각 PC에 세팅

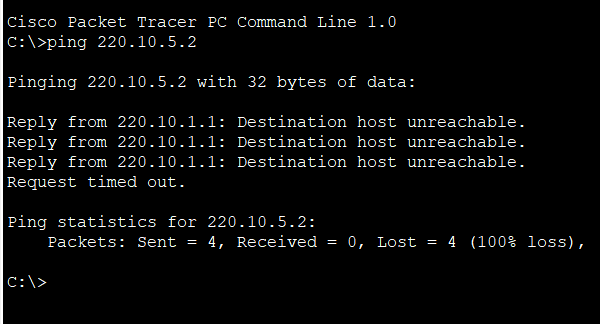

3. PC1에서 PC0으로 PING으로 확인
당연히 서로 다른 네트워크에 있기 때문에 PING이 안된다.
4. 각 라우터마다 라우팅 테이블 설정
ip route [목적지 네트워크 주소] [서브넷마스크] [다음 홉 주소]
R1
- R1이 소속되어 있는 네트워크는 220.10.1.0/24, 220.10.2.0/24 네트워크 밖에 없습니다.
- 소속되지 않는 네트워크를 라우팅테이블에 추가하려면 위와 같은 구문을 사용하여 추가해주어야합니다.Router(config)#ip route 220.10.3.0 255.255.255.0 220.10.2.2 Router(config)#ip route 220.10.4.0 255.255.255.0 220.10.2.2 Router(config)#ip route 220.10.5.0 255.255.255.0 220.10.2.2 Router(config)#exit
R2
- R2가 소속되어 있는 네트워크는 220.10.2.0/24, 220.10.3.0/24, 220.10.5.0/24 네트워크 밖에 없습니다.
Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#ip route 220.10.1.0 255.255.255.0 220.10.2.1 Router(config)#ip route 220.10.4.0 255.255.255.0 220.10.3.2 Router(config)#exit
R3
- R3가 소속되어 있는 네트워크는 220.10.3.0/24, 220.10.4.0/24 네트워크 밖에 없습니다.
Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#ip route 220.10.1.0 255.255.255.0 220.10.3.1 Router(config)#ip route 220.10.2.0 255.255.255.0 220.10.3.1 Router(config)#ip route 220.10.5.0 255.255.255.0 220.10.3.1 Router(config)#exit

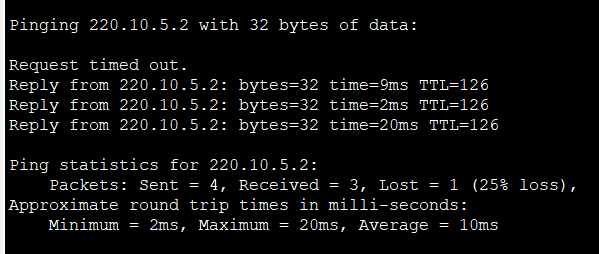

5. 다른 PC끼리 통신 가능한지 PING으로 확인
맨 처음에 학습을 위해 브로드캐스트한 것을 제외하면 정상적으로 통신되는 것을 확인
만약 통신이 안되다면 아래와 같은 명령어를 사용하여 문제점을 찾고 다시 시도해보시길 바랍니다.
sh ip int brief // 인터페이스 마다 설정한 ip 확인 sh ip route // 라우팅 테이블 확인
