조건
- 스위치당 PC는 8개씩, 총 2개로 구성
- 주소는 192.168.0.0 ~ 192.168.0.255까지 사용하라
- VLAN은 10, 20, 30, 40 생성
- 서브넷은 4개로 나누어라
- 즉 192.168.0까지는 네트워크 주소가 고정된다. 기본 프리픽스는 24이고,
서브넷을 4개 나눌 것이니 2의 2승을 더하면 24 + 2, 프리픽스 26이라는 것을 알 수 있다.

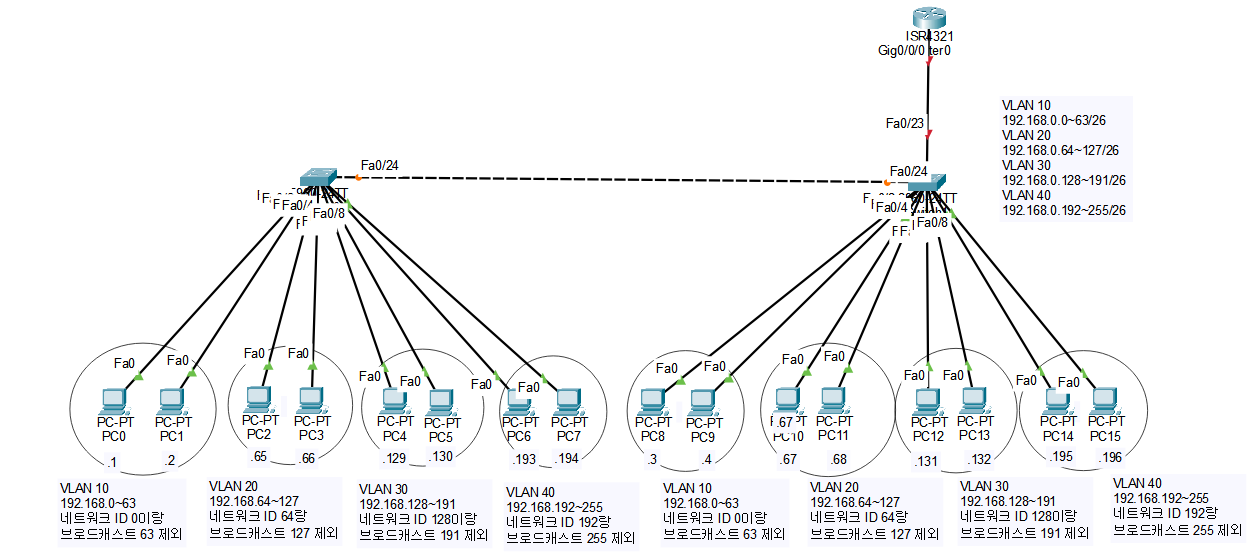

위와 같이 구성하고 PC 주소는 범위내에서 임의로 나눴습니다. 1. 스위치 포트 트렁크 모드 설정

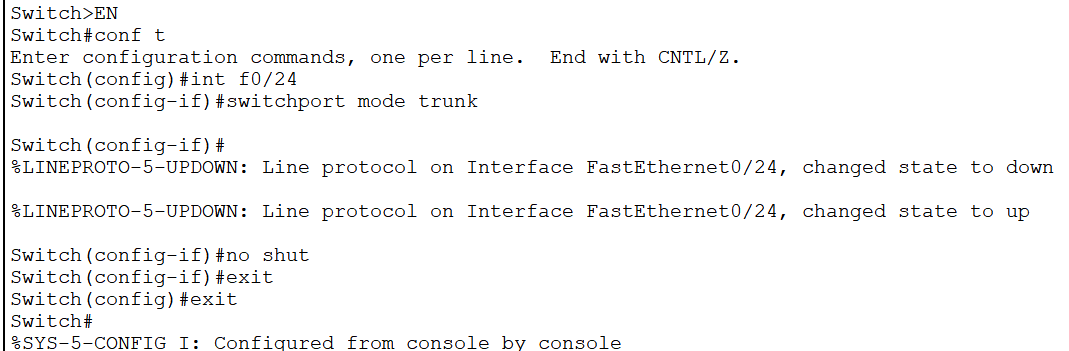

en conf t int f0/24 switchport mode trunk
2. 트렁크 모드 확인

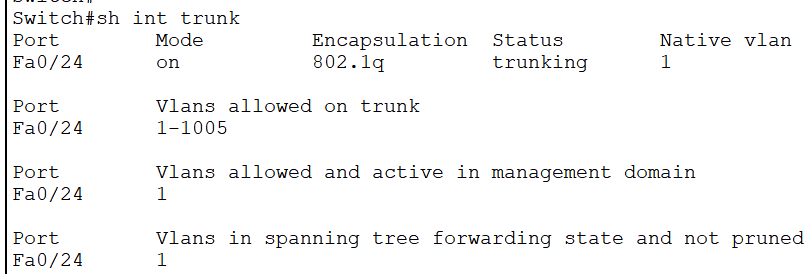

sh int trunk
3. VLAN 설정

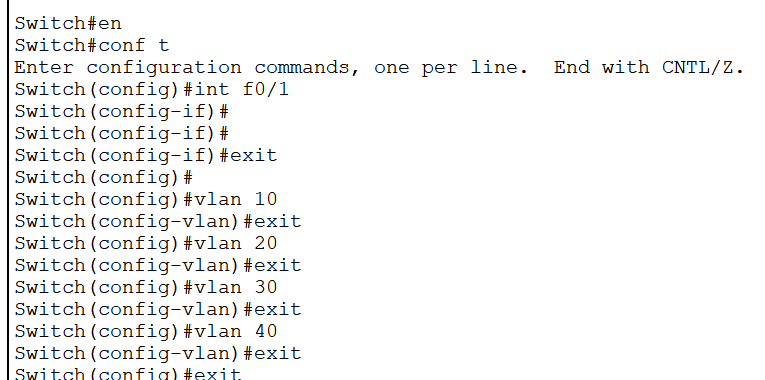

en conf t vlan 10 exit // vlan 40까지 만들기
스위치 1도 동일하게 작업

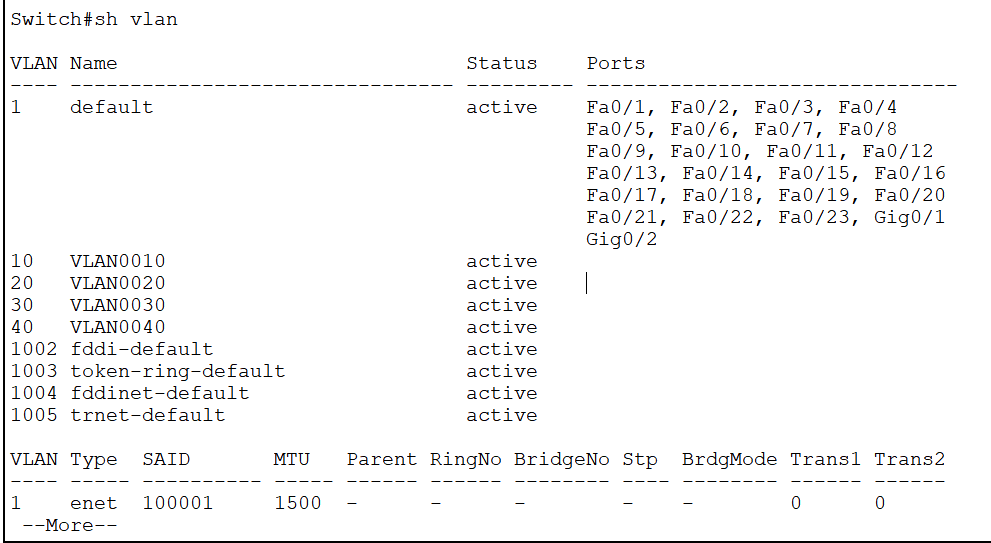

4. 만들어진 VLAN 확인
sh vlan
5. VLAN 할당
en conf t int f0/1 sw acc vlan 10 exit // f01~8까지 각각 맞는 vlan 할당
스위치 1도 동일하게 작업
6. 라우터 스위치1 연결

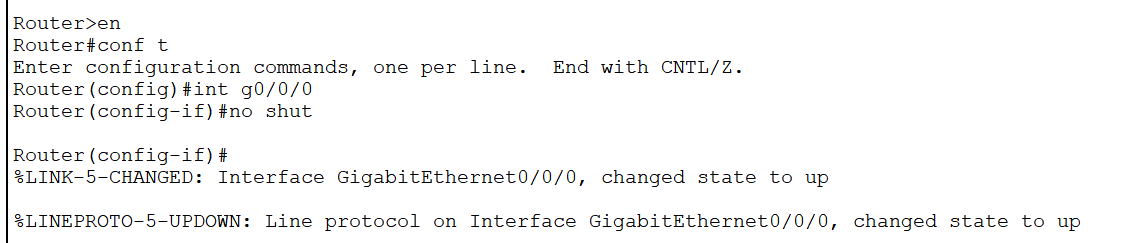

en conf t int g0/0/0 no shut
연결된 모습
7. 라우터와 연결된 스위치 트렁크 모드 설정
en conf t int f0/23 switchport mode trunk
8. 서로 다른 VLAN 통신을 위한 설정

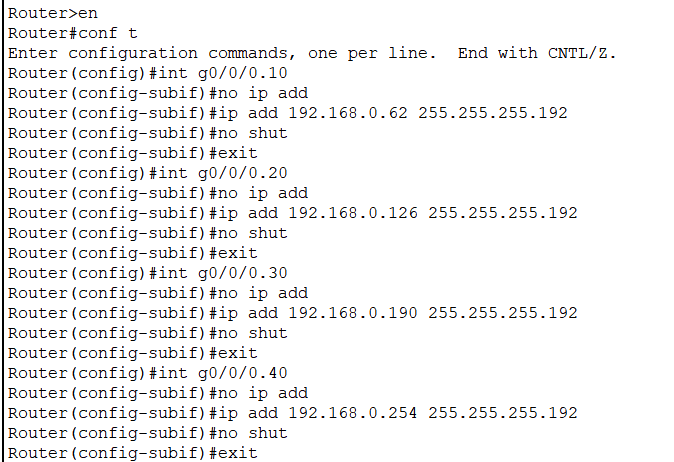

en conf t int g0/0/0.10 encapsulation dot1q 10 ip add 192.168.0.62 255.255.255.192// 네트워크ID와 브로드캐스트 주소를 제외한 끝 주소를 할당함 // VLAN 40까지 반복, VLAN마다 설정한 주소값을 줘야함
no ip add는 잘못설정하여 지운거임
9. PC 게이트웨이 설정

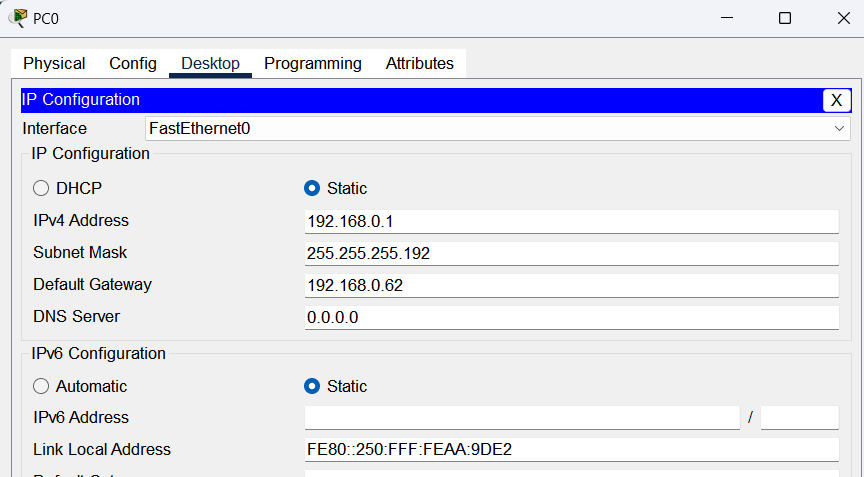

각 VLAN에 포함된 주소와 게이트웨이 주소를 똑같이 줍시다. 그래야지 라우터를 찾아 통신이 됩니다.
10. PING으로 확인

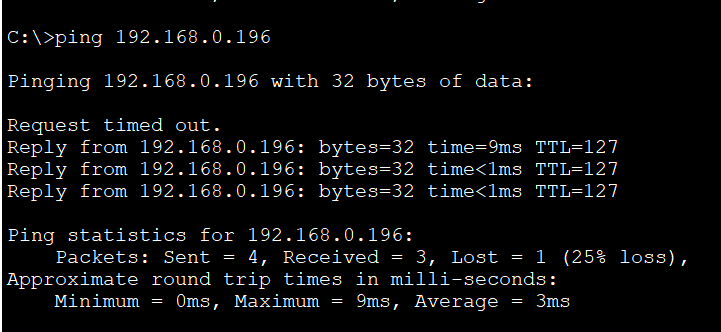

ping 192.168.0.196 // pc0->pc15로 핑 보내어 확인
정상적으로 서로 다른 VLAN끼리 통신 가능
